PCIE通道分配异常问题排查及知识总结

起因

• 组装电脑后，分别插入一块x16规格显卡和一块PCIe x1转SATA扩展卡，发现显卡未运行在x16满带宽模式，而是降为x8模式，对此产生疑惑并排查原因。

大概明白了

• CPU存在PCI Express通道数最大值参数，消费级CPU通常为16条，高端型号可达20条及以上，我的CPU支持16条通道。

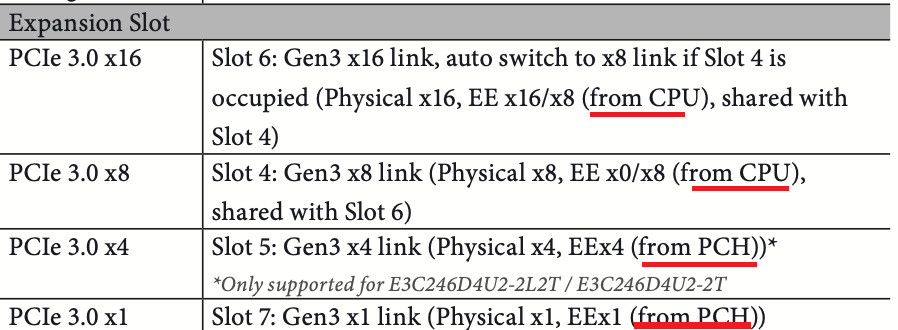

• 主板上的PCIe通道分为两类：一类来自CPU（高速通道），另一类来自PCH南桥（低速通道），具体如图1所示【图1】。
• 由于将PCIe x1转SATA扩展卡插入了CPU直连的高速PCIe插槽，导致CPU的16条通道被拆分为8+8，显卡因此只能运行在x8模式。
• 后续将扩展卡更换至PCH控制的PCIe插槽后，显卡成功恢复x16满带宽运行。

PCIe通道与芯片组扩展知识总结

一、PCIe x1插槽基础

• 多数由主板芯片组提供通道，不直接与CPU连接。
• 主要适配网卡、声卡等低带宽设备，满足基础扩展需求。
• 可通过扩展卡转接为SATA接口，实现硬盘扩展。

二、PCIe x1转SATA扩展卡特性

• 信号需经过南桥（PCH）处理，带宽受PCIe版本限制。
• PCIe 3.0 x1接口理论带宽为1GB/s，可稳定支持4块SATA硬盘同时工作。
• 单块硬盘传输速度接近原生SATA 3.0接口的600MB/s上限。

三、CPU PCIe通道分配规则

• 若将CPU的16条通道全部分配给x16显卡插槽，依赖CPU通道的设备（如部分M.2 SSD）会被自动禁用。
• 由芯片组扩展的PCIe x1、x4等低速设备，不受CPU通道分配的影响，可正常工作。

四、芯片组与PCH功能

• 现代主板中的PCH（平台控制器中枢）即传统意义上的南桥，主要负责低速接口扩展。
• 芯片组型号决定主板的扩展能力，例如C246芯片组的PCIe通道数量多于C236芯片组。
• 主板手册中提及的“来自PCH的PCIe通道”，即指由芯片组提供的扩展通道资源。
